24kV手车
柜体尺寸（mm）
高 | 宽 | 深 |
2430 | 1000 | 1860 |
概述
KYN28-24铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压24kV的户内成套配电装置，作为发电厂、变电站及工矿企业接受和分配电能这用，对电路起到控制、保护和监测等功能。
结构说明
开关柜按GB3906和IEC62271-200：2003要求进行设计。整体由柜体和可抽出部分（手车）两部分组成，柜体结构均采用敷铝锌板或镀锌板用螺栓栓接组合成型，用金属隔板将开关柜内部分隔为断路器室、母线室、电缆室和继电器仪表室，并且所有金属结构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10x60mm的接地母线。
主要特点
1、简单有效的“五防”闭锁，防止误操作；
2、可配用VS1、VW1、VD4、3AH等真空断路器；
3、可配用电压互感器手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；
4、柜体可靠墙安装、柜前维护，减少占地面积；
5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
6、电缆室空间充裕，可连接多根电缆；
7、开关柜外壳防护等级达到IP4X，各隔室的防护等级为IP2X；
8、材质可选用镀锌板或敷铝锌板制作。

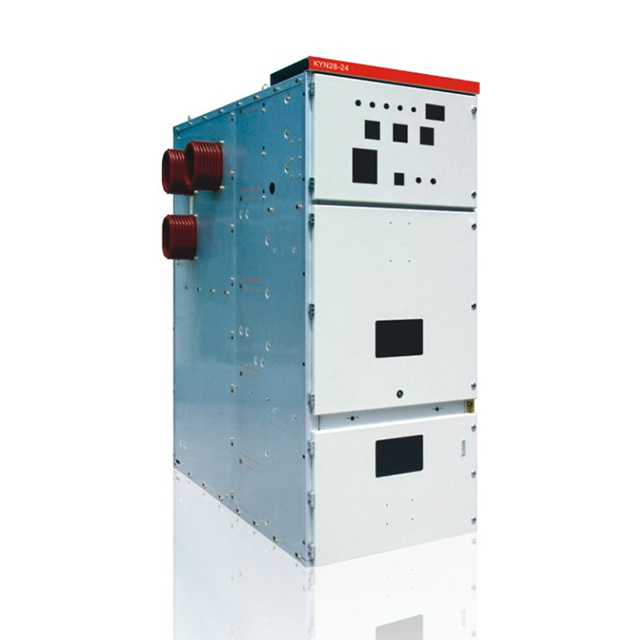

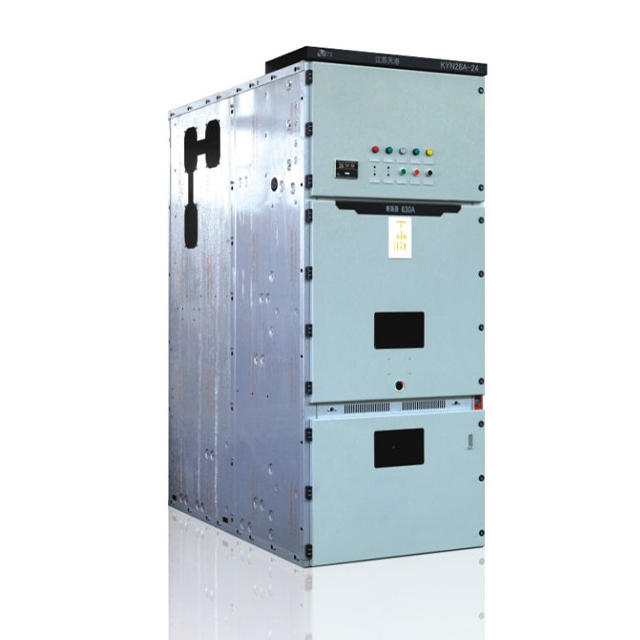

KYN28-24铠装移开式交流金属封闭开关设备柜体
①隔离手车
②避雷器手推车
③PT和避雷器和测量手车
④测量手车
