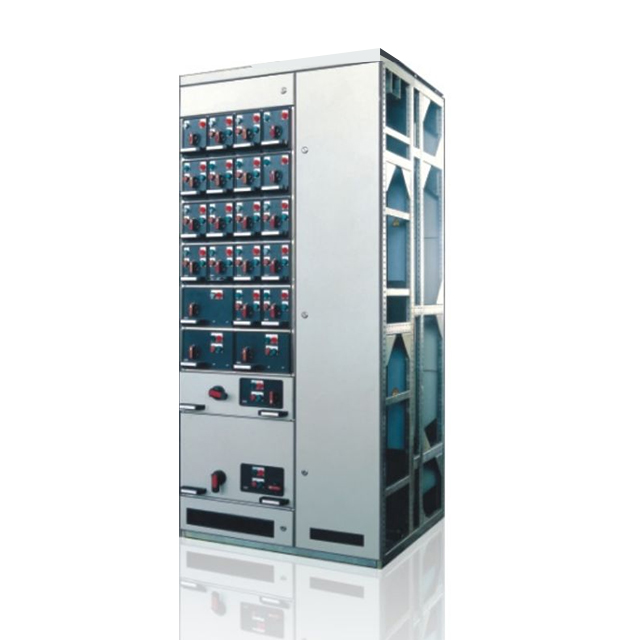

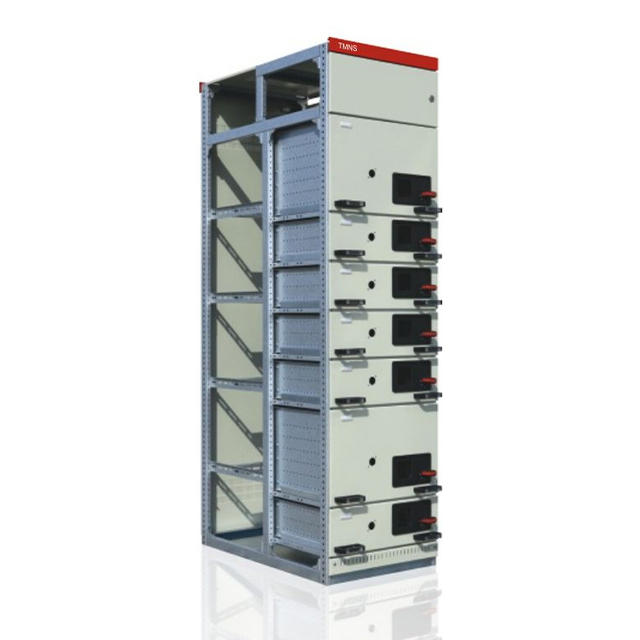

低压抽出式开关柜适用于三相交流频率为50Hz、额定工作电压400V（690V），额定电流4000A及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合IEC60439-1、GB7251.1、JB／T9661等标准。
本柜体采用了新的制造工艺并各功能单元采用模块化设计，单元组合灵活方便，可实现并替代目前市场上的GCS、MNS的所有方案及功能。
柜体尺寸（mm）
高 | 宽 | 深 |
2200 | 009 | 800/1000 |
800 | 800/1000 | |
1000 | 800/1000 |
结构说明
1、新型手摇式推进机构，分手操和电操两大类。为多圈省力摇进方式，实现轻松、灵活、平稳推进与移出抽屉，三工位具有机械定位、显示，并带有“咔哒”的位置声音提示功能，推进630A的三极、四极方案抽屉轻松灵活；合闸联锁具有再扣复位功能，推进机构原理与联锁机构为国内外同行业先进技术。其中电操专用的联锁机构，能够确保切断开关才能移动抽屉，有效防止误操作，实现摇手柄进入机构（可操作状态）电操机构无法取电，只有拔出摇手柄，电操机构方可取电，使空开电动合闸，具有很高的操作安全性；
2、新型手拉式推进联锁机构应用于单元抽屉，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
3、新型小型手拉式推进机构应用于1／2、1／4抽屉单元，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
4、抽屉新型推进联锁机构具有分离、试验、连接位置机构显示，电气接点与位置同步。
主要特点
1、主电路插头：插头弹簧的定位是插头结构可靠性的重要保证，弹簧的压力，尤其是500次插拔后的压力变化较大，是目前市场所见插头的最大问题。本插件弹簧采用锰钢材质，热处理，性能稳定可靠，插头采用叠片式，4片铜片为一组，每组有独立的触头弹簧固定结构，耐受过载电流能力强。进出线插件全部取消压铆电缆的接线方式，避免压铆不可靠产生不良影响，确保运行设备质量安全可靠；
2、二次接插件：接触行程长，满足试验、工作位置连接要求，行业内首创将两排接线固定端和两排出线端上下分开，接线和出线互不干涉，使接线更方便，布线更美观；
3、仪表板：开门式空心结构，方便接线、元器件安装及检测，元器件安装空间164mmx122mm，能满足96mmx96mm外形的数显表安装，还可安装其它灯钮等元件，空心处用钢板制作，方便制造开孔；
4、1／2、1／4抽屉结构：1／2及1／4抽屉操作方式为手拉式三位置操作机构。开关合闸，抽屉与柜体联锁，无法拔出抽屉，1／2及1／4抽屉采用一侧无侧板的制作方法，方便成套厂家安装元器件及接线，1／2抽屉能满足125A电流的后出线、63A的侧出线及后出线。1／4抽屉可以满足63A后出线及侧出线；
5、垂直通道：本柜型垂直通道可选用半套功能板及铁制矩形通道方案；
6、门锁：应用于抽屉门、固定门，具有防门板下坠功能，门锁好后下坠不超过0.5mm；
7、抽屉采用导向定位推进功能：除了抽屉导轨外，本产品抽屉底部增加了抽屉左右限位导向装置、抽屉两侧的上下端的上下限位装置，保证一二次插件的可靠插入。确保抽屉移动三位置无异常机械摩擦，无机械故障，抽屉互换性100％，门缝垂直及水平方向都能保证在1mm之内，600mm或800mm高抽屉推进轻松灵活，抽屉上下不倾斜，确保柜体外观高水平、保证IP40的盘面防护等级。同时将抽屉隔板上推进装置的单点受力方式改为多点受力，使抽屉推进平稳，并能承受更大的推力；
8、盘面：盘面细化，柜体盘面细节充分考虑色泽搭配、铰链外观、回路标记框、仪表板、门锁、抽屉结构，保证了盘面的整齐和门缝均匀美观；
加工工艺特点
1、柜体部分：所有操作人员可能接触到的零件直角部分全部倒R角，防止刮蹭伤人；改进型母线框安装母线更方便，外型更美观；顶盖上安装的通风栅具有防滴水功能；顶盖部分为敞开式结构，方便用户现场放置水平母线；2、抽屉部分：抽屉采用双折边定位槽铆钉铆接工艺，所有零部件采用模具一次成型，真正实现抽屉100％互同时双折边、铆钉工艺解决了板材毛刺、自攻螺丝尖头伤手的缺陷；
3、接插件：抽屉进出线一次插件，可直接和功能板及金属通道配合使用，二次接插件接线方便、布线美观；
4、垂直通道：可选用半块功能板或铁制矩形通道，并能方便互换。
